Fotowoltaika z magazynem energii Huawei MAP0 – realizacja z backupem i pełną optymalizacją
Jak działa kompletny system: 13 paneli JA Solar 500 Wp, 13 optymalizatorów Huawei MERC-600W-PA0, falownik hybrydowy SUN2000-6K-MAP0, magazyn LUNA2000-S1 i SmartGuard? W tej realizacji energia z fotowoltaiki zasila dom, ładuje magazyn, może wspierać pompę ciepła i pozostaje dostępna także podczas zaniku sieci.
Montaż i konfigurację realizuje Michał Adamczewski, Huawei FusionSolar Certified Installer, działający w ramach Energia z Głową.
Kompletny system PV, magazyn energii i backup w jednej realizacji
To nie jest tylko montaż paneli. System został zaprojektowany jako układ współpracujących elementów: produkcja energii, optymalizacja na poziomie modułów, magazynowanie, zasilanie awaryjne oraz sterowanie odbiornikami, które mogą zwiększać autokonsumpcję.
6,5 kWp fotowoltaiki
13 modułów JA Solar 500 Wp Bifacial Full Black. Układ dobrany do dachu i profilu zużycia energii w domu.
Około 15 kWh magazynu
Huawei LUNA2000-S1 z ogniwami LFP. Magazyn przejmuje nadwyżki z dnia i oddaje energię wtedy, gdy dom jej potrzebuje.
Backup całego obiektu
SmartGuard zarządza zasilaniem awaryjnym. Zakres obciążenia i moc w trybie wyspowym zawsze wynikają z projektu instalacji.
Dlaczego Huawei SUN2000-6K-MAP0?
MAP0 jest falownikiem hybrydowym, który łączy obsługę fotowoltaiki, magazynu energii i zasilania awaryjnego. W tej realizacji pracuje z magazynem LUNA2000-S1, SmartGuard oraz optymalizatorami na każdym panelu.
Najważniejsze zalety w praktyce
- Trójfazowa praca i zarządzanie energią między fazami w zakresie wynikającym z konfiguracji.
- Współpraca z magazynem energii oraz trybem backup.
- AFCI po stronie DC, czyli aktywna ochrona przed skutkami łuku elektrycznego.
- Obsługa instalacji z pełną optymalizacją modułową Huawei MERC-600W-PA0.
- Monitoring produkcji, zużycia, magazynu i poszczególnych modułów w FusionSolar.
- Możliwość rozbudowy systemu zgodnie z dokumentacją i dopuszczalną konfiguracją producenta.
Bezpieczeństwo projektuje się warstwowo
Bezpieczeństwo nie wynika z jednego urządzenia. W tej instalacji obejmuje dobór zabezpieczeń AC/DC, ochronę AFCI, kontrolę parametrów połączeń, poprawne prowadzenie przewodów, konfigurację falownika i odbiór całego systemu.
Huawei opisuje dla MAP0 ochronę AFCI, funkcję backupu i pracę z magazynem energii. Szczegóły zawsze trzeba odnieść do konkretnego modelu, wersji oprogramowania i projektu.
Pełna optymalizacja MERC-600 – po jednym urządzeniu na każdy panel
W tej realizacji zastosowano 13 optymalizatorów Huawei MERC-600W-PA0. To oznacza, że każdy moduł ma własny punkt kontroli i może być monitorowany niezależnie w aplikacji FusionSolar. Pełna optymalizacja jest częścią zakresu i ceny opisanego systemu.
Oficjalna karta Huawei SUN2000-600W-PA0 / MERC-600. Parametry i funkcje należy zawsze potwierdzić dla konkretnej konfiguracji.

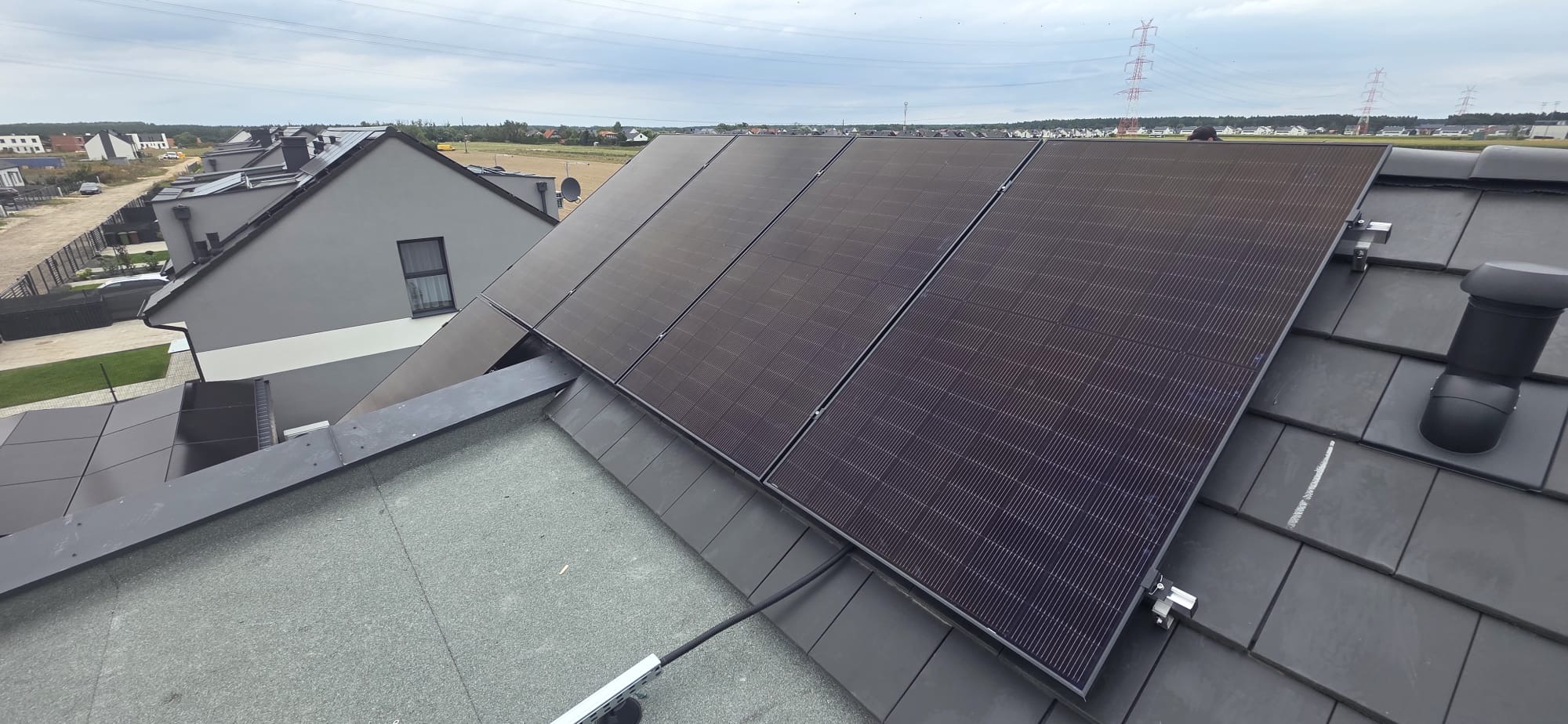

Realizacja na dachu: przed i po montażu paneli

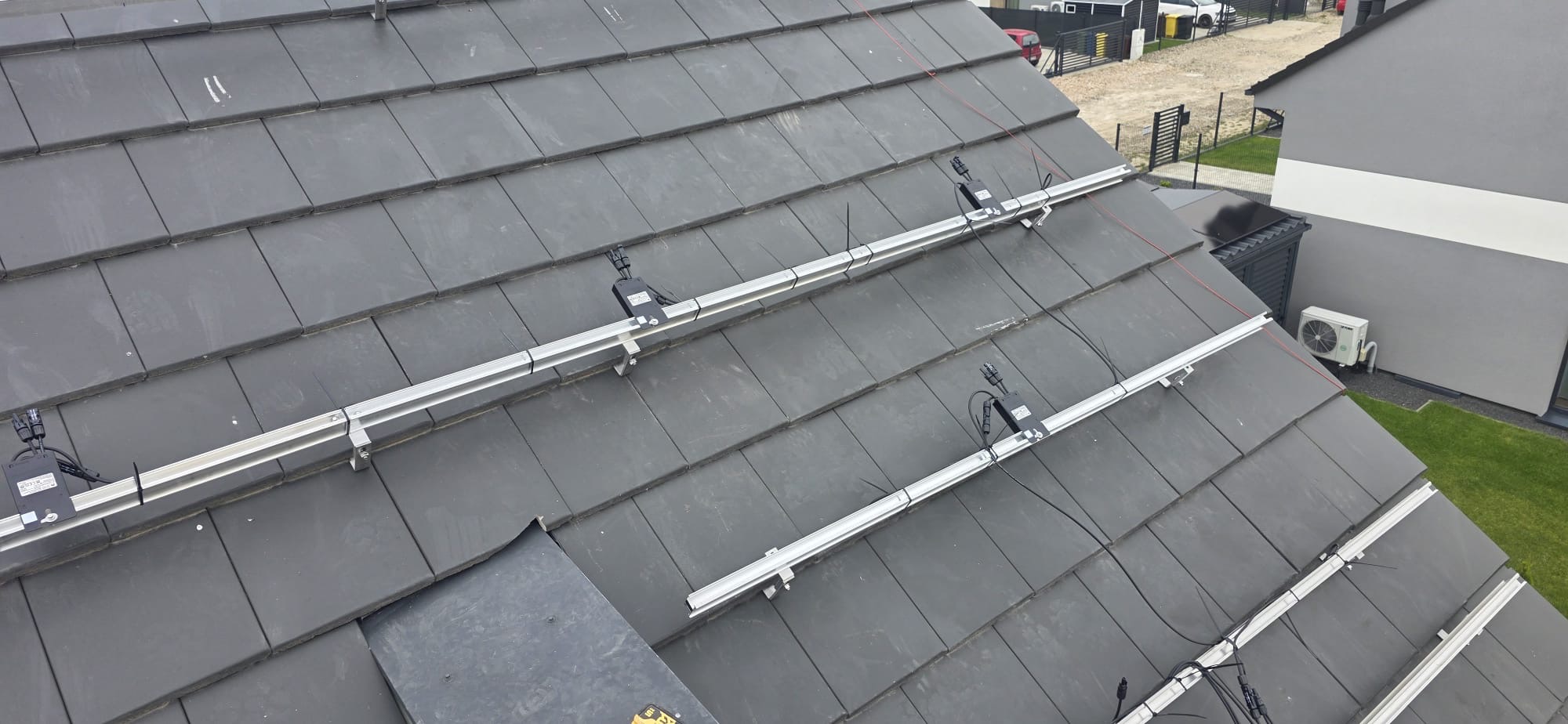

Zdjęcia pokazują kolejność prac: przygotowanie konstrukcji i przewodów z optymalizatorami, a następnie gotowy układ paneli na dachu.
Jak system współpracuje z pompą ciepła?
Pompa ciepła może być jednym z najważniejszych odbiorników nadwyżek energii z fotowoltaiki. Zamiast oddawać całą nadprodukcję do sieci, system może kierować energię najpierw do bieżących odbiorników, następnie do magazynu, a przy odpowiednich warunkach uruchomić przygotowany scenariusz pracy pompy ciepła.
1. Produkcja
Panele produkują energię, a MERC-600 monitoruje pracę modułów i pomaga wykorzystać dostępną powierzchnię dachu.
2. Magazyn
Nadwyżka może ładować LUNA2000-S1, aby energia była dostępna wieczorem, nocą lub przy słabszej pogodzie.
3. Pompa ciepła
Połączenie z wejściem SG Ready lub automatyką producenta pozwala przesunąć część zużycia na godziny, w których energia PV jest dostępna.
To nie jest „darmowe grzanie” bez warunków
Skuteczność zależy od mocy pompy, zapotrzebowania budynku, temperatury, ustawień bufora lub zasobnika, taryfy i konfiguracji automatyki. Dlatego przed montażem trzeba potwierdzić sposób sterowania konkretnej pompy ciepła oraz ustalić priorytety: autokonsumpcja, ładowanie magazynu, ciepła woda i ogrzewanie.
Backup i szybkie przełączenie zasilania
SmartGuard tworzy warstwę zasilania awaryjnego pomiędzy instalacją, falownikiem, magazynem i obwodami domu. W razie zaniku sieci system może przełączyć obiekt na zasilanie z magazynu i fotowoltaiki. Rzeczywisty czas przełączenia, moc dostępna w trybie backup i zakres odbiorników zależą od projektu oraz obciążenia.
Co daje dobrze zaprojektowany backup?
- ciągłość pracy wybranych lub całego obiektu zgodnie z konfiguracją;
- rozdział obciążeń międzyfazowych i kontrolę mocy;
- możliwość zasilania odbiorników ważnych dla domu, automatyki i pompy ciepła;
- monitoring stanu baterii i przepływów energii w FusionSolar;
- warstwowe zabezpieczenia AC/DC i AFCI.
Dlaczego liczy się projekt, nie sama nazwa urządzenia?
Nie każdy dom ma taki sam profil obciążenia. Pompa ciepła, płyta indukcyjna, ładowarka samochodu czy silniki mogą wymagać innego podejścia niż podstawowe obwody. Dlatego przed wyceną wykonujemy inwentaryzację, pomiary i ustalamy, które obwody mają działać podczas awarii.
Certyfikowane kompetencje Huawei FusionSolar
Certyfikat załączony do materiałów potwierdza, że Michał Adamczewski ukończył wymagania certyfikacyjne Huawei FusionSolar i jest rozpoznany jako Huawei FusionSolar Certified Installer. Dokument wskazuje okres ważności od 13 maja 2026 do 12 maja 2027. W praktyce oznacza to kompetencje do projektowania, konfiguracji i uruchamiania systemów FusionSolar w ramach realizacji Energia z Głową.
Certyfikat dotyczy osoby wykonującej i nadzorującej instalację. Zakres każdego projektu nadal wynika z dokumentacji technicznej, warunków przyłączenia i wymagań producentów.
Zdjęcia z montażu instalacji Huawei

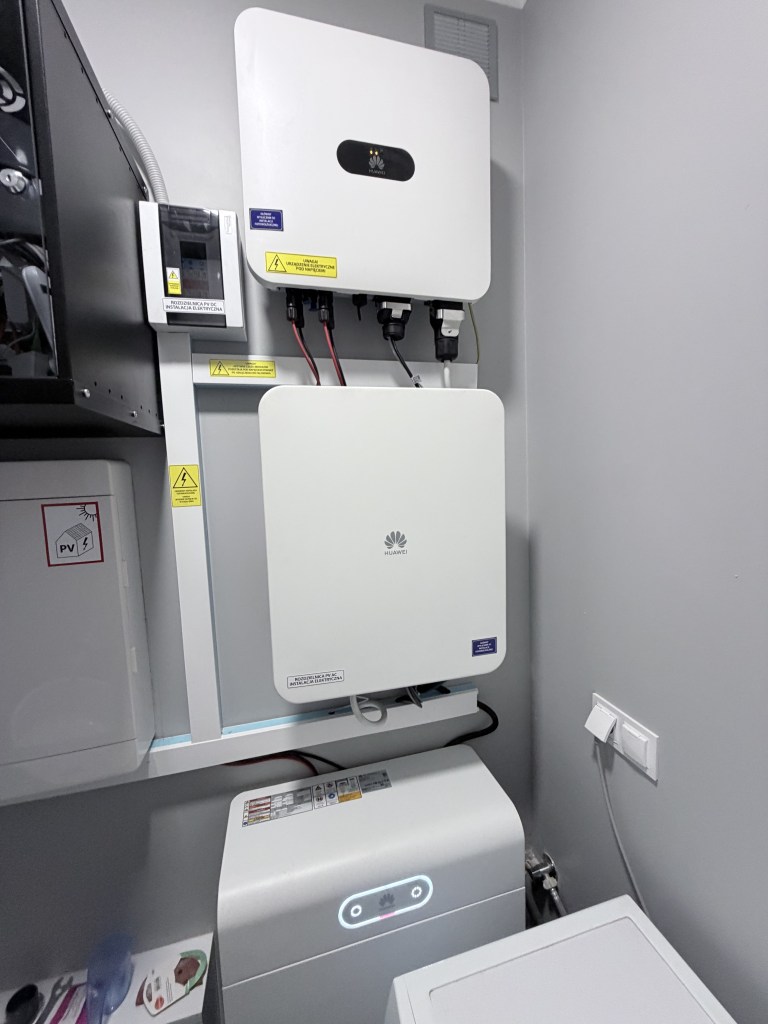

Galeria pokazuje panele, przygotowanie dachu, falownik, magazyn energii, SmartGuard i aparaturę zabezpieczającą.
Q&A: najczęstsze pytania o Huawei MAP0, magazyn i pompę ciepła
Odpowiedzi są krótkie, ale odnoszą się do rzeczywistego procesu projektowania. Ostateczne parametry zawsze potwierdzamy dla konkretnego domu.
Czy optymalizatory MERC-600 są w cenie systemu?
Tak. W opisywanej konfiguracji jest 13 optymalizatorów Huawei MERC-600W-PA0, po jednym na każdy moduł JA Solar. Pełna optymalizacja modułowa jest ujęta w zakresie i cenie systemu.
Co daje pełna optymalizacja paneli?
Każdy moduł może pracować bardziej niezależnie, a instalator i użytkownik otrzymują dokładniejszy monitoring. Ułatwia to także wykrywanie różnic produkcji i serwisowanie instalacji.
Czy Huawei MAP0 zasili dom podczas awarii sieci?
W połączeniu z magazynem energii i SmartGuard może pracować w trybie backup. Zakres zasilanych obwodów, moc oraz czas pracy zależą od projektu, stanu naładowania baterii i aktualnych odbiorników.
Jak pompa ciepła wykorzystuje nadwyżki z fotowoltaiki?
Nadwyżka może zasilać bieżące odbiory, ładować magazyn, a następnie uruchamiać uzgodniony scenariusz pracy pompy ciepła przez SG Ready lub automatykę producenta. Nie każda pompa ma identyczne wejścia i możliwości, dlatego integrację trzeba sprawdzić przed montażem.
Czy szybkie przełączenie backupu oznacza zasilanie każdego urządzenia?
Nie automatycznie. Szybkie przełączenie dotyczy przejścia systemu na źródło awaryjne, ale dobór obwodów i moc musi uwzględniać charakterystykę urządzeń. W projekcie rozdzielamy obciążenia i ustalamy priorytety.
Czy Energia z Głową jest certyfikowanym instalatorem Huawei?
Realizacje FusionSolar wykonuje i nadzoruje Michał Adamczewski, którego certyfikat potwierdza status Huawei FusionSolar Certified Installer w okresie 13.05.2026–12.05.2027. Certyfikat jest podstawą kompetencji osoby prowadzącej konfigurację i uruchomienie systemu.
Chcesz sprawdzić, czy taki system pasuje do Twojego domu?
Przygotujemy dobór mocy PV, magazynu, backupu i sposobu współpracy z pompą ciepła. Wycena obejmuje analizę miejsca montażu, konfigurację urządzeń, zabezpieczenia, zgłoszenie instalacji i uruchomienie w FusionSolar.
